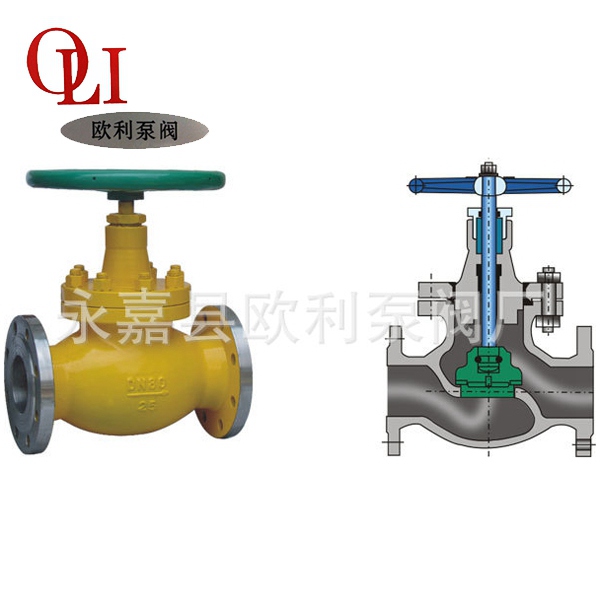

氨用截止閥

發布日期：2014-11-30    點擊數：

立即咨詢

用途和性能

截止閥（stop valve,Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿閥座的中心線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。因此，這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。

截止閥，也叫截門，是使用廣泛的一種閥門之一，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。

二、操作原理和結構說明 ：

1、手輪順時針方向轉時,閥桿向下移動,閥瓣下降使密封面密合,將通路切斷.逆轉時則開啟,閥 桿提到 高點上密封起作用

2、本閥門增加了一個上密封.在閥門開啟狀態時,與填料一起兩層密封作用,并對填料有一定的保護作用

3、本閥門采用尼龍制品作密封面,填料為軟成形填料,上密封也為軟材質,密封性能較好

氨用截止閥主要零件材料：

壓力等級		常溫試驗壓力（Mpa)
		殼體	密封	上密封試驗
公稱壓力(Mpa)	1.6	2.4	1.76	1.76
	2.5	3.75	2.75	2.75
	4.0	6.0	4.4	4.4
適用溫度		-40~+80℃
適用介質		氣氨，液氨， 液化石油氣等

零件名稱	材料
閥體閥蓋	WCB LCB CF8
閥桿	Cr13 F304
閥瓣	尼龍1010 F4巴氏合金（B）
閥桿螺母	Cr13 F304
填料	聚四氟乙烯+丁晴橡膠
墊片	XB450
手輪	球墨鑄鐵

氨用截止閥主要外形尺寸和連接尺寸:

DN	L	D	D1	D2	b	f	z-d	H	D0
15	130	95	65	45	16	2	4-Φ14	207	120
20	150	105	75	55	16	2	4-Φ14	217	120
25	160	115	85	65	16	2	4-Φ14	219	120
32	190	135	100	75	18	2	4-Φ18	280	160
40	200	145	110	85	18	3	4-Φ18	330	200
50	230	160	125	100	20	3	4-Φ18	350	240
65	290	180	145	120	22	3	8-Φ18	400	280
80	310	195	160	135	22	3	8-Φ18	430	320
100	350	135	190	160	24	3	8-Φ23	465	360
125	400	270	220	188	28	3	8-Φ25	558	400
150	480	300	250	218	30	3	8-Φ25	611	400
200	600	360	310	278	34	3	12-Φ25	710	450
